Dezentrale Wohnraumlüftung mit Wärmerückgewinnung

Profiqualität, Preisgünstig, Zertifiziert

Verschiedene Geräteabdeckungen

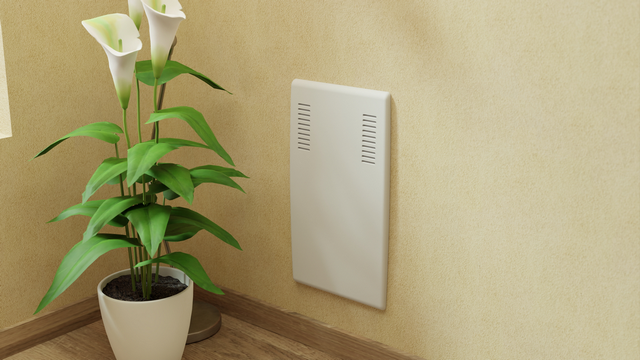

Softcover

Standardmäßig werden unsere Lüftungsgeräte mit dem Softcover ausgeliefert. Die Oberfläche ist weiß mit einer feinen, matten putzähnlichen Struktur, welche natürlich UV-beständig ist. Das Softcover ist nicht überstreichbar oder überlackierbar.

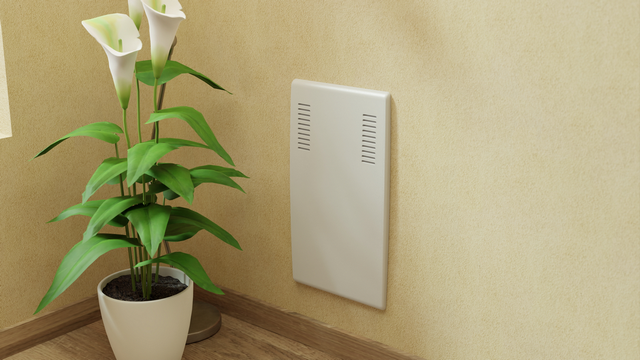

Hardcover

Alternativ bieten wir Ihnen als Geräteabdeckung unser Hardcover an. Es handelt sich hierbei um die Softcover-Abdeckung mit einer zusätzlichen Abdeckung aus Hartkunststoff. Die Oberfläche ist ebenfalls weiß, aber glatter und wirkt dadurch weicher und ist ebenfalls UV-beständig. Für Informationen zum Überstreichen oder Lackieren der Hardcover-Abdeckung setzen Sie sich bitte mit uns in Verbindung.

Bild der Geräteabdeckung mit Speziallackierung und 2K-Oberflächenfinish
Beide Abdeckungen fügen sich optimal ins Gesamtbild Ihrer Wohn-, Schlaf- und Aufenthaltsräume ein. Welche Variante Sie bevorzugen, hängt schlicht von Ihrem Geschmack ab.

Technische Daten

Typ/Abmessungen der Geräteabdeckungen (H×B×T) WRL-K75 SlimLine: 623 × 347 × 23 mm
WRL-K75 Unterputz: 623 × 347 × 85 mm
WRL-K75 Aufputz: 623 x 347 x 207 mm
Farben Lüftungsgerät: weiß (Soft- und Hardcover)
Lüftungsgitter: grau oder anthrazit
Multifunktionsfernbedienung: weiß
Luftleistungen der Lüftungsstufen 10 - 12 - 15 - 20 - 30 - 45 m³/h, Intensivlüftung 60 m³/h
Wärmebereitstellungsgrad bei obigen Dauerlüftungsstufen 94,1 - 92,4 - 88,0 - 84,5 - 79,9 - 75,0 - 72,4 % nach DIN EN 13141-8 bei 7°C - zuluftseitiges Temperaturverhältnis
Leistungsaufnahmen bei obigen Dauerlüftungsstufen 3,8 - 3,9 - 4,4 - 5,1 - 7,9 - 14,7 - 26,9 W nach DIN EN 13141-8 bei 7°C (bei Filter KF5/KF5)
Leistungsaufnahme pro m³/h 0,31 W/(m³/h), bei Referenzvolumenstrom
Leistungsaufnahme im Standby-Betrieb (AUS) 0,92 W
Leistungsaufnahme interner Frostschutz 0,90 W
Betriebsspannung/Frequenz 230 V AC, 50/60 Hz
Schalldruckpegel in 1 m Entfernung bei obigen Lüftungsstufen gemessen nach DIN EN ISO 11203 20,6 - 22,3 - 23,6 - 27,9 - 35,7 - 41,1 - 47,2 dB(A)
(WRL-K75 SL mit Filter KF5/KF5)
Schalldruckpegel in 3 m Entfernung bei obigen Lüftungsstufen gemessen nach DIN EN ISO 11203 12,9 - 14,5 - 15,9 - 20,1 - 27,9 - 33,4 - 39,4 dB(A)
(WRL-K75 SL mit Filter KF5/KF5)
Schallleitungspegel LWA 31,3 - 33,0 - 34,3 - 38,6 - 46,4 - 51,8 - 57,9 dB
(WRL-K75 SL mit Filter KF5/KF5)
Schallleitungspegel LWA
bei Referenzvolumenstrom
51,8 dB
(WRL-K75 SL mit Filter KF5/KF5)
Bewertete Normschallpegeldifferenz1 Dn,e,w 48 dB (Luftklappen geöffnet) bzw. 53 dB (Luftklappen geschlossen)
Energieeffizienzklasse (SEV-Klasse)/ spez. Energieverbrauch in kWh/(m²·a) (SEV-Mittel) mit Temperatur- und Feuchtesensor2 WRL-K75 mit Filter: KF5/KF5: A -35,3 | KF5/KF7: A -34,8 | KF5/KFA: A -35,0
Energieeffizienzklasse (SEV-Klasse)/ spez. Energieverbrauch in kWh/(m²·a) (SEV-Mittel) ohne Temperatur- und Feuchtesensor2 WRL-K75 mit Filter: KF5/KF5: B -26,1 | KF5/KF7: C -24,8 | KF5/KFA: C -25,2
Filter Zu-/Abluft (Standard - KF5) M5 (DIN 779:2012) bzw. ISO ePM10 65% / ISO ePM2,5 30% (ISO 16890)
Filter Zuluft (optional - KF7/KFA)1 F7 (DIN 779:2012) bzw. ISO ePM10 85% / ISO ePM2,5 50% (ISO 16890)
oder Aktivkohlefilter G3 (DIN 779:2012) bzw. ISO coarse 50% (ISO 16890)
Schutzart IP24 (Montage: Herstellerseitig bis max. in elektrischen Schutzbereich II zulässig)
Schutzklasse I
Absicherung B16 A
FI-Schutzschaltung 30 mA
Baustoffklasse B2
Außen- und Fortluftrohre DN75, Länge 600 mm (längere Rohre auf Anfrage)
Zu- und Abluftventilatoren EC-Radialventilator 24 V DC, einseitig saugend
Zuleitung NYM 3G1,5 mm² (Festanschluss)
Wärmeüberträger Kreuz-Gegenstrom-Wärmetauscher
Serienmäßige Funktionen Filterwechselanzeige, Frostschutzanzeige, Frostschutzüberwachung, permanente Funktionsüberwachung mit Störmeldeanzeige, automatische Kondensatentleerung, Betriebsstundenzähler, automatische Luftklappensteuerung, Timerfunktion für Sommerlüftung, Abluftlüftung & Intensivlüftung, Zeitsteuerung (Wochenprogramm), kostenfreie Halmburger-Mobile-App für iOS und Android
Optionale FunktionenFeuchteregelung über integrierten Temperatur- und Feuchtesensor
Unterstrichene Werte beziehen sich auf den unkorrigierten Referenzvolumenstrom nach DIN EN 13141-8
Filterangaben nach DIN 779:2012 und ISO 16890
1) Optional verwendete Zuluftfilter müssen in der Multifunktionfernbedienung eingestellt werden.
2) Produktdatenblätter gemäß Ökodesign-Verordnung (EU) 1254/2014 (Energieverbrauchskennzeichnung)

Zubehör

  • WRL-K-75v3-Bedienungsanleitung-MFF-persp-denoised.png (31.829 bytes)

    Multifunktionsfernbedienung
    zur Regelung von bis zu acht Lüftungsgeräten, einschl. Wandhalterung, einschl. 4 x AAA-Batterien, Farbe: weiß

  • Temperatur- und Feuchtesensor
    zur Regelung von einem Lüftungsgerät zusätzlich über die Raumluftfeuchte, im Lüftungsgerät eingebaut

  • Bild Lüftungsgitter

    Lüftungsgitter
    für Außenwandmontage, aus Kunststoff, Farbe: grau matt (ähnlich RAL 7035) oder anthrazit matt (ähnlich RAL7016), UV-beständig, überlackierbar, einschl. zwei Stück Lüftungsrohre DN75, Länge 600 mm.

  • Bild Lüftungsgitter in Sonderlänge 140mm

    Lüftungsgitter "Sonderlänge 140 mm" grau oder anthrazit
    zum Aufstecken auf das fortluftseitige Lüftungsrohr an der Außenfassade, um ein entfernteres Abtropfen des fortluftseitigen Kondensatanfalls von der Fassade zu gewährleisten. Material aus Kunststoff (ASA), mit umlaufender Abdeckrosette zum Abdecken unschöner Putzausbrüche um das Lüftungsrohr, Farbe: grau matt (ähnlich RAL7035) oder anthrazit matt (ähnlich RAL7016), UV-beständig, schlagregenunempfindlich, einschl. Dichtmaterial und Sicherungsschraube.

  • Busleitung
    J-Y(ST)Y Lg 2x2x0,8 mm bei Entfernung von mehr als 5 m zwischen Multifunktionsregler und Lüftungsgerät erforderlich, max. Länge: 100,00 m

  • lueftungsrohr-afr-k75.png (3.018 bytes)

    Außen- und Fortluftrohr (x2)
    als Sonderlänge 1,00 m

  • feinstaubfilter-small.png (3.145 bytes)

    Ersatzfilter KF5
    Ersatzfilter für Zu- und Abluft, Filterklasse M5 (DIN 779:2012) bzw. ISO ePM10 65% / ISO ePM2,5 30% (ISO 16890)

  • feinstaubfilter-small.png (3.145 bytes)

    Ersatzfilter KF7
    Ersatzfilter für Zuluft, Filterklasse F7 (DIN 779:2012) bzw. ISO ePM10 85% / ISO ePM2,5 50% (ISO 16890)

  • feinstaubfilter-small.png (3.145 bytes)

    Ersatzfilter KFA
    Ersatzfilter für Zuluft, Aktivkohlefilter der Filterklasse G3 (DIN 779:2012) bzw. ISO coarse 50% (ISO 16890)

  • Hardcover für SlimLine-Variante.png)

    Geräteabdeckung "Hardcover" oder "Softcover" für Wohnraumlüftungsgerät WRL-K75 SL Ausführung "SlimLine", Farbe: weiß, UV-beständig

  • Hardcover für Unterputz-Variante.png

    Geräteabdeckung "Hardcover" oder "Softcover" für Wohnraumlüftungsgerät WRL-K75 UP Ausführung "Unterputz", Farbe: weiß, UV-beständig

  • Hardcover für Aufputz-Variante.png

    Geräteabdeckung "Hardcover" oder "Softcover" für Wohnraumlüftungsgerät WRL-K75 AP Ausführung "Aufputz", Farbe: weiß, UV-beständig
