Elektrische Fußbodenheizungen und Fliesenheizungen (Dünnbettheizung)

Für Neubau & Sanierung.
Geringe Aufbauhöhe & einfache Montage.
Elektrosmogarm.

Die vollwertigen und langlebigen Heizsysteme: Optimal für den Neubau und sanierte Altbauten.


Halmburger Fußbodenheizungen & Fliesenheizungen werden im Neubau und vor allem wegen ihrer geringen Aufbauhöhe auch in der Altbausanierung und Renovierung eingesetzt. Dies reicht von Bädern und Duschen über Wohn- und Schlafräume bis hin zu Bürogebäuden. Die verlegefertigen Heizmatten können (je nach Typ und Anforderung) im Fliesenkleber, in einer Ausgleichsmasse oder im Estrich verlegt werden.

Durch den speziellen Aufbau sind die Heizsysteme absolut wasserdicht und deshalb auch optimal für den Wellnessbereich geeignet, wie z.B. für Boden-, Sitz- und Liegeflächen in Dampfbädern, Saunen, Schwimmbädern, geflieste Duschwannen und dergleichen.

Die Heizsysteme können als Vollheizung (Direkt- oder Teilspeicherheizung), aber auch als Zusatzheizung zur Bodentemperierung eingesetzt werden. Sie lösen praktisch alle Heiz- und Temperierprobleme und bieten Ihnen höchsten Komfort. Kalte Bodenbeläge gehören somit der Vergangenheit an.




Ihre Räume können Sie mit den Halmburger Fußboden- & Fliesenheizungen (Dünnbettheizungen) frei gestalten. Es gibt keine störenden Heizkörper, lediglich ein Temperaturregler lässt auf die Existenz eines modernen Heizsystems schließen. Außerdem können nahezu alle Bodenbeläge verwendet werden.

Fliesenheizungen (Dünnbettheizungen):

  • verlegefertige Heizmatten
  • Einbettung in Fliesenkleber oder Augleichsmasse
  • mit einer oder zwei Anschlussleitungen lieferbar
  • elektrosmogarm lieferbar
  • selbstklebend lieferbar
  • Maßanfertigungen lieferbar
  • Niedervolt lieferbar

Fußbodenheizungen (Estrichheizungen):

  • verlegefertige Heizmatten
  • Einbettung in Estrich
  • mit einer Anschlussleitung
  • elektrosmogarm
  • Typ: Estrichheizung Twin

Leicht zu verlegen, einfach zu installieren: Durch komfortable und flexible Heizmatten.

Die elektrischen Fußboden- und Fliesenheizungen (Dünnbettheizungen) werden als verlegefertige Heizmatten geliefert und besitzen nur eine Anschlussleitung zur leichteren Montage (außer Niedervolt Fliesenheizung).

Die Heizleiter sind in gleichen Abständen auf ein formstabiles Glasgittergewebe aufgebracht. Damit wird eine optimale und schnelle Verlegung sowie eine gleichmäßige Wärmeverteilung erreicht. Durch einfaches Einschneiden und Umklappen des Gewebes lassen sich die Heizmatten leicht der Raumgeometrie anpassen.

Einfach und bequem: Heizmatten verlegen durch Einschneiden und Umklappen

Lieferform: 0,40m / 0,50 m breit
Anschlussleitung: 5,00 m

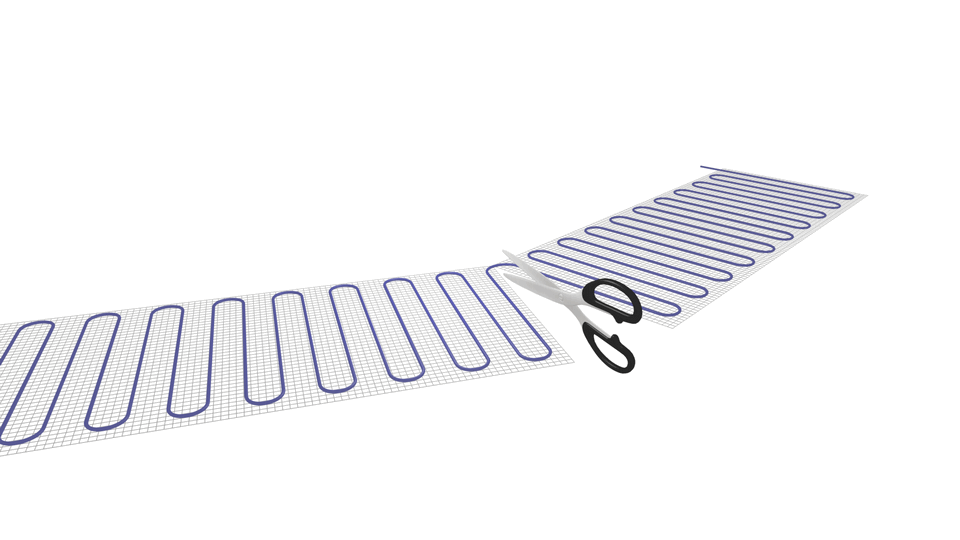

Glasgittergewebe einschneiden und umklappen

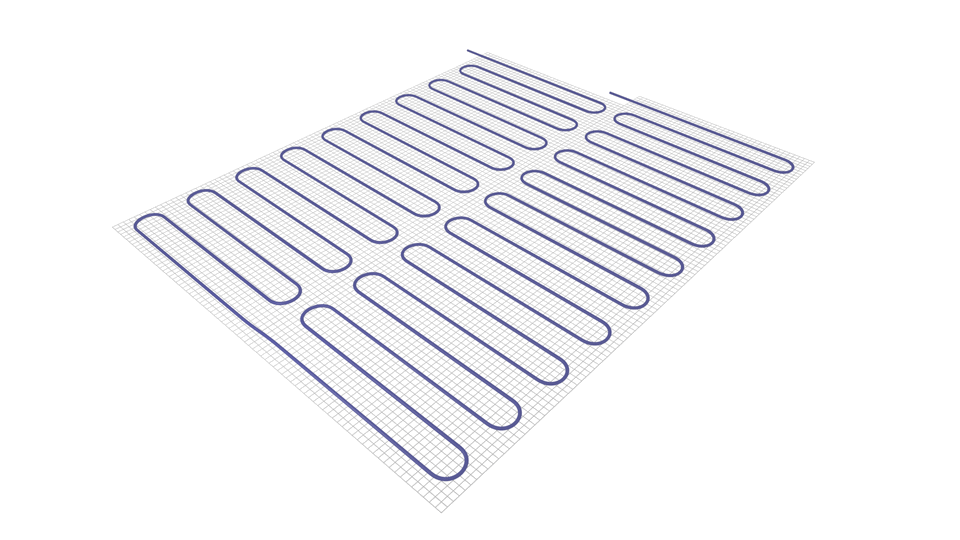

Zurückverlegung
um 180°

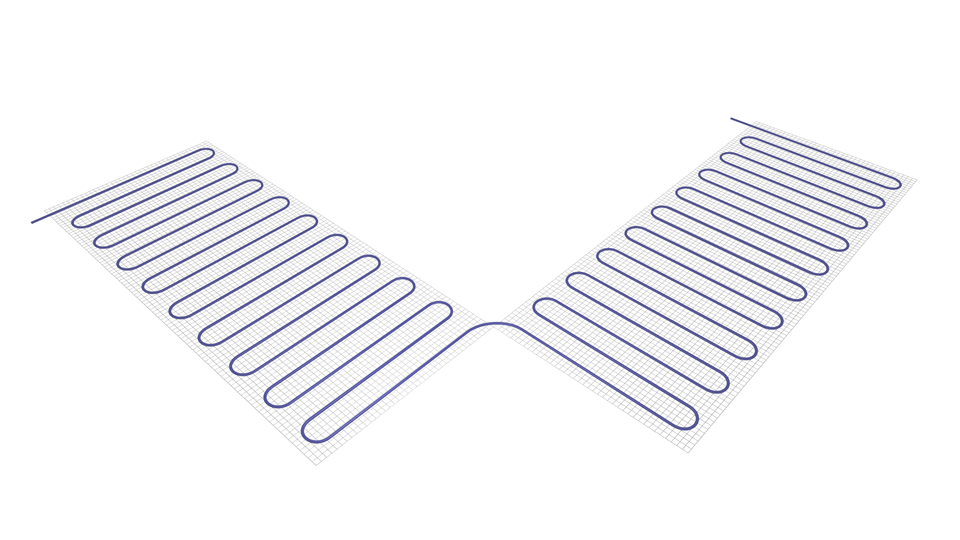

Verlegung mit
einer Eckaus-
sparung 90° z.B.
für eine Dusche
Die Heizmatten können durch beliebiges Einschneiden und Umklappen des Glasgittergewebes leicht der zu beheizenden Fläche angepasst werden

Die Ausführung FliesenheizungTwin ist auch selbstklebend lieferbar - sie bietet sich bei der Verlegung in einer Ausgleichsmasse an, da sie auf dem Untergrund fixiert werden kann.

Für die Planung reicht ein Grundriss oder eine Skizze, den Rest erledigt Halmburger für Sie - schnell und kostenfrei.

Unterschiedliche Räume - unterschiedliche Anforderungen.
Mit unseren Maßanfertigungen ist nahezu alles möglich.

Mit unseren Maßanfertigungen können auch ausgefallene Formen wie z.B. Entspannungsliegen, Sitzflächen, Arm- und Rückenlehnen, aber auch Bodenflächen optimal beheizt werden, da wir die Heizmatten nach den exakten Abmessungen produzieren. Die Lieferung erfolgt natürlich innerhalb von wenigen Tagen!



Durch die maßgenaue Anfertigung ist die Verlegung des Heizsystems denkbar einfach, schnell und individuell.

Die Planung und Berechnung der Maßanfertigungen übernehmen selbstverständlich wir für Sie.


Wohlige Wärme ohne Bedenken.


Gesundheit ist das wichtigste Gut in unserem Leben. Gerade in Räumen, in denen Menschen sich erholen, wohnen oder arbeiten, sollte man besonders darauf achten. Vor diesem Hintergrund haben wir unsere Fußboden- und Fliesenheizungen (Dünnbettheizungen) entwickelt.


Für Allergiker geeignet

Hausstaub-Allergiker können im wahrsten Sinne des Wortes aufatmen, denn durch die sanfte Strahlungswärme (Infrarotwärme) wird nur ein minimaler Temperaturunterschied zwischen Fußboden und Decke erzeugt.

Dadurch werden kaum allergieauslösenden Stoffe aufgewirbelt wie bei Heizsystemen mit hohem Konvektionsanteil, welche die Luft unterschiedlich stark erwärmen und dadurch umwälzen. Der Hausstaub und die darin angesammelten Milbenausscheidungen verbleiben am Boden und können problemlos aufgesaugt bzw. aufgewischt werden.


Temperaturverlauf und Thermik bei herkömmlichen Konvektions-Heizsystemen


Gleichmäßiges Raumklima ohne Aufwirbelungen bei den Halmburger Fußboden- und Fliesenheizungen dank Strahlungswärme

Naturnahes & behagliches Raumklima

Wussten Sie eigentlich...


...dass unsere elektrischen Fußboden- und Fliesenheizungen zu den Infrarotheizungen zählen? Eine genaue Erklärung finden Sie auf der Seite „Nützliche Informationen - Die drei Arten der Wärmeübertragung“.

Halmburger Fußboden- und Fliesenheizungen (Dünnbettheizung) erzeugen eine besonders angenehme Strahlungswärme (Infrarotwärme), ähnlich der Sonnenwärme. Das bedeutet: nicht die Luft wird erwärmt, wie bei Konvektions-Heizsystemen, sondern Wände, Decken, Fußböden und alle Gegenstände, die sich im Raum befinden. Die so erwärmten Gegenstände geben die gespeicherte Wärme wieder an die Umgebung ab.

Dadurch wird die Raumtemperatur bei gleichem Wohlbefinden um ca. 2 - 3°C niedriger gehalten als bei Konvektions-Heizsystemen und es entsteht ein naturnahes und behagliches Raumklima. Trockene und unangenehme Heizungsluft gehört somit der Vergangenheit an.

Nahezu elektrosmogfrei

Seit einiger Zeit wird die Aufmerksamkeit der Öffentlichkeit zunehmend auf Belastungen und Gesundheitsschäden durch Elektrosmog gerichtet. Darunter versteht man die alltägliche Belastung des Menschen durch künstliche elektromagnetische Felder, welche neben den natürlichen Feldern, wie dem Erdmagnetismus und dem der Sonnenstrahlung, auftreten.

Die elektromagnetischen Felder beeinflussen nachweislich unter anderem die Hormonproduktion, das Immunsystem und den Biorhythmus des Menschen.

Fussbodenheizung Vergleich Magnetfeld Einzelleiter Elektronenflussrichtung eines herkömmliches Einleiterheizsystem
Fussbodenheizung Twin Vergleich Magnetfeld Zweileiter Elektronenflussrichtung des Halmburger Twin-Zweileiterheizsystem

Grundsätzlich bildet sich um jeden stromdurchflossenen Leiter ein elektromagnetisches Feld. Um diesen negativen Einflüssen bei elektrischen Fußbodenheizungen vorzubeugen, haben wir unsere Twin-Heizsysteme entwickelt.

Bei der Twin-Heizleitung werden Hin- und Rückleiter parallel geführt, dadurch werden zwei gleich große, gegenläufige Magnetfelder erzeugt, welche sich in der Wirkung nahezu aufheben (Magnetfeldneutralisierung).

Geprüft & bestätigt


Prüfungen im Technologiezentrum für elektromagnetische Verträglichkeit in Rosenheim ergaben eine magnetische Flussdichte von weniger als 60 nT.

Dies bedeutet eine Unterschreitung des zulässigen Grenzwertes (= 200 µT) um das 3.200-fache!

Einheiten für magnetische Flussdichte: 1.000 NanoTeslar (nT) = 1 MikroTeslar (µT)


Made in Germany.
Für Qualität, Zuverlässigkeit, Langlebigkeit und Sicherheit.


Die wartungs- und verschleißfreien Heizsysteme werden komplett in Deutschland produziert und bestehen aus verlegefertigen, geprüften Heizmatten mit einer hochwertigen Heizleitung.

Der Heizleiteraufbau ist ein besonderes Qualitätsmerkmal, denn es werden keine starren Drähte, sondern mehrdrähtige Widerstandslitzen verwendet. Dies sorgt für eine höhere Sicherheit in der Produktion, der Verarbeitung und im Betrieb, denn die mehrdrähtigen Leiter sind wesentlich weniger bruchanfällig als die starren Drähte vieler Konkurrenzprodukte.
Die Primärisolierung besteht aus hochtemperaturbeständigem Fluorpolymer bzw. Silikon.

Bei Halmburger verlässt keine Heizmatte ungeprüft das Haus – jede Heizmatte wird einer strengen Qualitäts- und Funktionsprüfung unterzogen. Neben der Widerstands- und Leistungsmessung werden alle Heizmatten mit einer Hochspannungsprüfung von 2.000 – 4.000 V auf Durchschlagsfestigkeit geprüft. Alle Prüfergebnisse werden im beiliegenden Typenschild einzeln dokumentiert.

Halmburger Fußboden- & Fliesenheizungen haben keine Verschleißteile und bedürfen somit keiner Wartung – ein besonderer Vorteil dieser Heizsysteme! Unsere 230 V-Fußboden- und Fliesenheizungen besitzen natürlich die VDE-Zulassung für eine garantiert lange Lebensdauer, die Produktion erfolgt nach DIN ISO 9001.

Kaufen Sie direkt beim Hersteller der Fußbodenheizung und Fliesenheizung (Dünnbettheizung)

Wir vertreiben als Hersteller unsere Fußbodenheizungen direkt über den Fachhandwerker und das ohne Umwege. Dadurch profitieren Sie als Endverbraucher aber auch Ihr Fachhandwerker durch den günstigeren Preis und die direkte, professionelle Beratung beim Hersteller. Nutzen Sie diesen Vorteil, denn direkt ist schneller und günstiger!

Heizkabelaufbau: Fliesenheizung Twin



  • 1
    Hinleiter: mehrdrähtige Widerstandslitze (kein starrer Draht)
  • 2
    Rückleiter: blanke Kupferlitze (kein starrer Draht)
  • 3
    Islolierhülle: Fluorpolymer (temperaturbeständig über 150°C)
  • 4
    Schutzleiter: blanke Kupferlitze (kein starrer Draht) in Verbindung mit aluminiumkaschierter Folie
  • 5
    Außenmantel: (PAK-frei*)
Weitere Heizkabelaufbauten auf Anfrage.
* ohne polyzyklische aromatische Kohlenwasserstoffe

Technische Daten

  Fliesenheizung Twin Fliesenheizung Twin
selbstklebend
Fliesenheizung Twin
Maßanfertigung 230 V
Niedervolt
Fliesenheizung
Maßanfertigung
Fußbodenheizung/
Estrichheizung Twin

Nur eine Anschlussleitung:
Für Neubau und Altbau:
Für nasse Räume zugelassen:
Einschneiden & Umklappen:
Maßanfertigungen:
VDE-Zulassung:
CE-Konform:
ErP-Konform**:
Elektrosmogarm (geprüft):
Selbstklebend:

Leistung (Matte): 125/160 W/m² 125/160 W/m² 125 - 250 W/m² 70 - 250 W/m² 100/150/200 W/m²
Leistung (Leiter): 8 - 12 W/m 8 - 12 W/m 8 - 12 W/m 8 - 13 W/m 10 - 20 W/m
Mattenbreite: 0,40/0,50 m 0,40/0,50 m bis 1,00 m bis 1,00 m 0,40/0,50 m
Abmessung (Leiter): ø ca. 3,2 mm ø ca. 3,2 mm ø ca. 3,2 mm ø ca. 1,0 mm ø ca. 7,3 mm
Biegeradius: mind. 25 mm mind. 25 mm mind. 25 mm mind. 20 mm mind. 40 mm
Anschlussleitung: 5,00 m 5,00 m nach Erfordernis nach Erfordernis (2x) 4,00 m
Prüfspannung: 2.500 - 4.000 V 2.500 - 4.000 V 2.500 - 4.000 V 2.000 V 2.500 - 4.000 V
Spannung: 230 V AC 230 V AC 230 V AC 12 V oder 45 V UC 230 V AC
Schutzart: IPX7
Schutzmaßnahme: FI- Schutzschaltung mit 30 mA
Absicherung: 10 A (B-Charakteristik)
Nenngrenz­temperatur: + 90°C
Mindestverarbeitungs-​temperatur: + 5°C
Trägermaterial: Glasgittergewebe

** Produktanforderungen gemäß Ökodesign-Richtlinie finden Sie in der Produktinformation
Die Montage- und Bedienungsanleitungen finden Sie unter unserem Download-Bereich.

Kosten sparen, Energie sparen


Durch die günstigen Anschaffungskosten sind die Halmburger Fußboden- und Fliesenheizungen eine echte Alternative zu herkömmlichen Heizsystemen. Vor allem in der Altbausanierung und Renovierung kann oft auf eine kostenaufwendige Erweiterung des bestehenden zentralen Heizsystems verzichtet werden.

Die Erwärmung basiert auf Strahlungswärme (Infrarotwärme) – die durch die Wärmestrahlung erwärmten Objekte geben die gespeicherte Wärme wieder an die Umgebung ab. Dadurch wird die Raumtemperatur bei gleichem Wohlbefinden um ca. 2 - 3°C niedriger gehalten als bei Heizsystemen mit hohem Konvektionsanteil. Das spart wertvolle Heizenergie.


Bei einer Vollheizung, welche den Gesamtwärmebedarf zu 100 % deckt, einem Wärmebedarf von z.B. 35 W/m², einem Strompreis von 0,20 Euro/kWh* und 1.500 Betriebsstunden ergeben sich jährliche Verbrauchskosten in Höhe von ca. 10,50 Euro/m². Die Verbrauchskosten sind von der Nutzung (Vollheizung oder Zusatzheizung zur Bodentemperierung), der Wärmedämmung und dem Stromtarif abhängig. Fragen Sie Ihren Energieversorger nach speziellen Tarifen für Elektroheizungen.

geschätzte Beispielrechnung eines Neubaus auf Basis aktueller Strompreise 04/2019
* spezieller Heiztarif für Elektroheizungen

Bodenaufbau & Beläge

Wichtige Informationen zur Verlegung

  • Eine Wärmedämmung im Fußboden ist zwingend erforderlich.
  • Wegen des erhöhten Wärmebedarfs ist in Bädern, Duschen und Wintergärten in der Regel eine Zusatzheizung erforderlich. Die Fußboden- bzw. Fliesenheizung dient in diesen Räumen zur Bodentemperierung.
  • Verlegung nur auf freien Flächen, die Gesamtfläche des Raumes wird zwischen 70 und 90% mit Heizmatten belegt. Die Verlegeplanung übernehmen wir für Sie.
  • Als Temperaturregelung dürfen nur Temperaturregler mit Bodenfühler verwendet werden.




Fußbodenheizungen in
ebenerdig gefliesten Duschen

Grundsätzlich sind Fehlerstromschutz­einrichtungen (RCDs) mit einem Bemessungsdifferenzstrom I ΔN ≤ 30 mA vorzusehen. Des Weiteren dürfen nur Heizsysteme mit metallenem Mantel eingesetzt werden, wie unsere 230V-Systeme Fliesenheizung Twin und Estrichheizung Twin. Die metallene Umhüllung ist mit dem Schutzleiter zu verbinden. Nach Vorgabe des VDE endet der Schutzbereich an der Oberkante des Oberbelags. Somit können unsere Fußbodenheizungen auch in ebenerdig gefliesten Duschen eingesetzt werden, da sie den strengen Anforderungen entsprechen.

Fliesenheizung (Dünnbettheizung)

  • Fliesenheizung Twin
  • Fliesenheizung Twin selbstklebend
  • Fliesenheizung Twin Maßanfertigung
  • Niedervolt Maßanfertigung
  • 1
    Temperaturregler montiert in Schalterdose (tief)
  • 2
    Abzweigkasten beim Anschluss mehrerer Heizmatten
  • 3
    Leerrohr(e) zur Aufnahme der Anschlussleitung(en)
  • 4
    Leerrohr mit Fühlerhülse für Bodentemperaturfühler
  • 5
    Fußbodenbelag, z.B. Fliesen
  • 6
    Fliesenheizung (Dünnbettheizung) verlegt im Fliesenkleber oder in der Ausgleichsmasse
  • 7
    Tragender, fester und wärmebeständiger Untergrund mit Wärmedämmung

Bei Niedervolt-Fliesenheizungen wird zwischen Temperaturregler und Heizmatte der passende Transformator installiert.
Induktive Schaltleistung der Temperaturregler beachten!



Fußbodenheizung (Estrichheizung)

  • Estrichheizung Twin
  • 1
    Regelgerät montiert in Schalterdose ø 60 mm
  • 2
    Abzweigkasten beim Anschluss mehrerer Heizmatten
  • 3
    Leerrohr(e) zur Aufnahme der Anschlussleitung(en)
  • 4
    Leerrohr mit Fühlerhülse für Bodentemperaturfühler
  • 5
    Fußbodenbelag, z.B. Fliesen
  • 6
    Estrich nach DIN 18560
  • 7
    Estrichheizung
  • 8
    PE-Folie (mind. 0,20 mm)
  • 9
    Wärme- und Trittschalldämmung
  • 10
    Randdämm- und Ausdehnstreifen
  • 11
    Rohbeton (mit Feuchtesperre gegenüber Erdreich)



Mögliche Bodenbeläge

Material max. Dicke Lambda-Wert
Fliesen/Marmor/Granit 30 mm 1,00
Parkett* 16 mm 0,14
Teppichboden 10 mm 0,09
PVC-Belag 10 mm 0,23
Laminatboden*  8 mm 0,08
Kork*  8 mm 0,23

Verwendete Fußbodenbeläge müssen für Fußbodenheizungen geeignet sein.
Zusätzliche Hinweise in der Montage- und Bedienungsanleitung beachten!
* Bei Verlegung von Fußböden aus Holz empfehlen wir Ihnen Heizmatten mit einer niedrigeren Heizleistung, z.B. 125 W/m² zu verwenden. Durch den langsameren Aufheizvorgang erhalten Sie eine geringere thermische Belastung.


Temperaturregler für elektrische Fußboden- & Fliesenheizungen

temperaturregler-display-komfort.jpg (4.901 bytes) Temperaturregler mit Zeitschaltuhr: Bei diesen Temperaturreglern können Sie die Heiz- und Absenkzeiten nach Ihren Wünschen frei programmieren. Sie gewährleisten einen energiesparenden Betrieb.
halmi-ERK-50.jpg (4.220 bytes) Funktionen, Eigenschaften & Technische Details

Verwendung als Vollheizung: Bei dieser Anwendung wird der gesamte Wärmebedarf des Raumes über die Fußbodenheizung abgedeckt. Die Temperaturregelung erfolgt über einen Raumtemperaturregler. Die Begrenzung der Fußbodenoberflächentemperatur übernimmt ein Temperaturbegrenzer mit einem Fühler im Boden. Der Temperaturbegrenzer ist in Reihe geschaltet und variabel einstellbar.

Verwendung als Zusatzheizung zur Bodentemperierung: Bei dieser Anwendung wird die Fußbodentemperatur (unabhängig von der Raumtemperatur) über einen Fußbodenheizungsregler mit Bodenfühler geregelt.

Weitere Informationen zu Temperaturregler
finden Sie unter Temperaturregelgeräte und Zubehör


Weitere Fußboden- und Fliesenheizungen (Dünnbettheizungen)


Niedervolt Fliesenheizungen (Dünnbettheizungen)

Für besondere Anwendungen haben wir unsere elektrischen Niedervolt-Fliesenheizungen entwickelt. Die Niedervolt-Fliesenheizung (Niedervolt-Dünnbettheizung) wird in der Regel mit 12 V oder 45 V produziert und über entsprechende Transformatoren mit Schutztrennung betrieben. Natürlich können die Heizmatten auch für andere Versorgungsspannungen produziert werden.

Sie werden grundsätzlich wie unsere 230 V-Fliesenheizsysteme verlegt und über entsprechende Temperaturregler betrieben. Der Unterschied liegt darin, dass Sie noch zusätzlich einen Einphasen-Sicherheits-Transformator benötigen.

Der große Vorteil liegt in der Heizmattenstärke von nur 1 mm. Deshalb kommt die Niedervolt-Fliesenheizung bei kritischen Bodenaufbauten zum Einsatz.

Ein häufiger Irrglaube ist, dass eine Niedervolt-Fliesenheizung weniger Energie benötigt als eine vergleichbare Fliesenheizung mit 230 V. Der Energieverbrauch ist nämlich nicht von der Versorgungsspannung sondern hauptsächlich vom Wärmebedarf des Raumes bzw. Gebäudes und der eingestellten Temperatur abhängig.

Die Niedervolt-Fliesenheizungen bzw. Niedervolt-Dünnbettheizungen können von uns mit verschiedenen Heizleistungen produziert werden. In der Regel werden 125 W/m² und 160 W/m² eingesetzt.

Je nach Kundenwunsch werden die verlegefertigen Heizmatten als Maßanfertigungen* bzw. als Standardheizmatten zum Einschneiden und Umklappen mit zwei Anschlussleitungen gefertigt.

Für weitere Details und Anwendungsbereiche beraten wir Sie gerne.

* Maßanfertigungen sind vom Umtausch ausgeschlossen.

Transformatoren

Natürlich bieten wir Ihnen zu unseren Niedervolt-Fliesenheizungen auch die passenden Einphasen-Sicherheitstransformatoren. Für die unterschiedlichen Trafoleistungen und Sekundärspannungen, werfen Sie doch einen Blick in die Preisliste.

Technische Daten Transformatoren
Ausführung:Einphasen-Sicherheits-Transformator im Kunststoffgehäuse vergossen, weiß
Primärspannung:230 V AC
Sekundärspannung:nach Bedarf, z.B. 12 V oder 45 V AC
Leistung:nach Bedarf, von 105 VA bis 800 VA
Frequenz:50/60 Hz
Schutzart:IP20
Schutzklasse:II
Anschluss:primärseitig: 1,00 m Kabel mit freien Enden
sekundärseitig: Abgangsklemmen
Isolationsklasse:T 40E

Universelle Wärmedämm-, Trittschall- und Entkopplungsplatten (Polyester-Faser-Platten)

  • Universell einsetzbar
  • Schnelle Montage & kurze Wartezeiten für Folgearbeiten
  • Einfache Verarbeitung

Die universellen Wärmedämm-, Trittschall- und Entkopplungsplatten von Halmburger sind Polyester-Faser- Platten in den stärken 4, 7 und 15 mm, mit einer hohen Reißfestigkeit und Druckfestigkeit, die in Verbindung mit konventionellen, kunststoffvergüteten Klebern und Klebemörteln verlegt und mit allen Arten von Oberbelägen versehen werden können. Vor allem die 7 mm und 15 mm starke Polyester-Faser-Platte eignet sich zur Wärmedämmung in der Altbausanierung bei sehr geringer Bodenaufbauhöhe in Verbindung mit elektrischer Fliesenheizung (Dünnbettheizung).

Die universellen Polyester-Faser-Platten sind als entkoppelnde Unterlage für alle Arten von Oberbelägen wie Keramik, Naturstein, Parkett und nach einer Spachtelung auch für Teppichböden und Kunststoffbeläge geeignet. Diese Platte kann z.B. auf Estrichen, gespachtelten Betonflächen und alten Hartbelägen eingesetzt werden. Ihre hohe Druckfestigkeit ermöglicht die Anwendung unter Verkehrslasten bis 5,0 kN/m², also in Wohn- und Gewerberäumen.

Aufgrund des geringen Wärmedurchgangswiderstandes kann die 4 mm starke Polyester-Faser-Platte auf Warmwasser- fußbodenheizungen (nicht auf Elektrofußboden- und Fliesenheizungen) verlegt werden, insbesondere bei zu geringer Rohrüberdeckung.

Die entkoppelnde Wirkung beruht auf den Abbau von Scherspannungen aus einem rissigen Untergrund oder einem Untergrund mit störenden Bewegungsfugen durch plastische Verformungen innerhalb der Platte. Die besondere Struktur der Platte bewirkt eine erhebliche Schallabsorption.

Neben der Sanierung kritischer Untergründe kann im Neubau durch die Polyester-Faser-Platte der Anteil der optisch oft störenden Bewegungsfugen in einem starren Belag wesentlich reduziert werden (nicht bei Elektrofußboden- und Fliesenheizungen).

Technische Daten

EigenschaftenWerte und Toleranzen
TypPFP 4 (L)PFP 7 (L)PFP 15
Schichtdicke (± 0,5 mm)4 mm7 mm15 mm
Format (± 1,0 mm)1000 x 600 mm
Flächengewicht (± 5 %)3,2 kg/m²4,8 kg/m²12 kg/m²
Druckfestigkeit (DIN 53456)15 N/mm²10 N/mm²11 N/mm²
Biegefestigkeit (DIN 53453)4 N/mm²2 N/mm²2 N/mm²
Reißfestigkeit (DIN 53457)6 N/mm²
Verkehrslastaufnahme5,0 kN/m²
Wärmeleitfähigkeit0,11 W/mK0,06 W/mK0,08 W/mK
Wärmedurchgangskoeffizient27,5 W/m²K8,6 W/m²K5,3 W/m²K
Brandverhalten nach DIN EN 13501-1E (fl)
AnwendungsbereichInnen
Trittschalldämmung mit keramischem Oberbelagca. 10/11 dB* (verklebt/lose)15 dB* (lose)13/17 dB* (verklebt/lose)
Lagerungtrocken, liegend

* Prüfstandswert nach DIN 140-8:1998 der zur Orientierung dient



Systemaufbau am Beispiel eines Fliesenbelages auf einem rissigen Estrich auf Dämmlage

  • 1
    Flexfugenmörtel
  • 2
    Fliesenkleber C2 und Fliesen
  • 3
    Verbundabdichtung bei Bedarf
  • 4
    Polyester-Faser-Platte
  • 5
    Fliesenkleber C2
  • 6
    Estrich
  • 7
    Dämmung

Systemaufbau am Beispiel eines schallgedämmten Fliesenbelages mit elektrischer Fußbodenheizung

  • 1
    Flexfugenmörtel
  • 2
    Fliesenkleber C2 und Fliesen
  • 3
    Spachtelmasse
  • 4
    Elektrische Fliesenheizung
  • 5
    Polyester-Faser-Platte
  • 6
    Fliesenkleber C2
  • 7
    Estrich
  • 8
    Dämmung

Systemaufbau am Beispiel Massivparkett auf gerissenem Estrich über Dämmlage

  • 1
    Alle Parkettarten
  • 2
    Parkettkleber
  • 3
    Polyester-Faser-Platte
  • 4
    Parkettkleber
  • 5
    Estrich
  • 6
    Dämmung

Systemaufbau am Beispiel Fliesenbelag auf Holzdielenboden

  • 1
    Flexfugenmörtel
  • 2
    Fliesenkleber C2 und Fliesen
  • 3
    Verbundabdichtung bei Bedarf
  • 4
    Polyester-Faser-Platte (ab 7 mm)
  • 5
    Fliesenkleber C2
  • 6
    Spachtelmasse
  • 7
    Grundierung
  • 8
    Acryl-Dichtstoff
  • 9
    Holzdielenboden


Weiter

Halmburger möchte Ihnen den bestmöglichen Service bieten. Dazu speichern wir Informationen über Ihren Besuch in sogenannten Cookies. Durch die Nutzung dieser Webseite erklären Sie sich mit der Verwendung von Cookies einverstanden. Detaillierte Informationen über den Einsatz von Cookies auf dieser Webseite erhalten Sie in unserer . An dieser Stelle können Sie auch der Verwendung von Cookies widersprechen und die Browsereinstellungen entsprechend anpassen.
