Thermische Stellantriebe und Klemmleisten

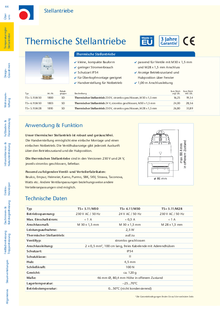

Thermische Stellantriebe

Merkmale

Anwendung und Funktion

Die neuen elektrothermischen Stellantriebe TS+ sind die konsequente Weiterentwicklung der bewährten und zuverlässigen Stellantriebe TS. Jetzt deutlich kleiner in den Abmessungen, verfügt der TS+ über die gleichen technischen Eigenschaften bei dem gewohnt hohen Qualitätsstandard.

Der TS+ ist robust und geräuschfrei. Die Handverstellung ermöglicht eine einfache Montage und einen ein fachen Notbetrieb. Die Ventilhubanzeige gibt jederzeit Auskunft über den Betriebszustand und die Hubposition.

Der TS+ ist zunächst in den Versionen 230 V und 24 V, jeweils stromlos geschlossen, lieferbar.

Technische Daten

Typ	TS+ 5.11/230	TS+ 6.11/24
Artikel-Nr.	0493 1001 1015	0492 1001 1015
Stromversorgung	230 V~ 50 Hz	24 V~
Einschaltstrom	< 1 A	< 0,5 A
Leistungsaufnahme	2,5 W
Thermischer Stellantrieb	auf/zu
Ventiltyp	stromlos geschlossen
Anschlußleitung	2 x 0,5 mm², 100 cm lang (optional beliebige Kabellänge), freies Kabelende mit Aderendhülsen
Schutzart	IP 54
Schutzklasse	II
Hub	4,5 mm
Anschlußmaß	M 30 x 1,5 mm
Gewicht	ca. 120 g
Maße	46 mm Ø, 80,4 mm Höhe in offenem Zustand
Lagertemperatur	-25…70°C
Betriebstemperatur	0…50°C

Maße

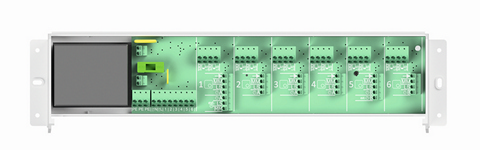

Klemmleisten - die professionelle Verdrahtungseinheit

Merkmale

• Einfache Verdrahtung
• 6 Raumthermostate getrennt anschließbar
• Optional mit 6-Kanal-Zeitschaltuhr
• LED-Anzeige bei Betrieb

Anwendung und Funktion

Die Klemmleiste dient zum Verdrahten von thermoelektrischen Stellantrieben mit Raumtemperaturreglern/Uhrenthermostaten bei Einzelraumregelung, z.B. Fußbodenheizungen. Sie ist für 6 Zonen ausgelegt, wobei für jede Zone der Anschluss eines Raumtemperaturreglers/Uhrenthermostats vorgesehen ist.

Die Anzahl der anzuschließenden Stellantriebe ist:

• 2 Zonen mit je 4 Stellantrieben,
• 2 Zonen mit je 2 Stellantrieben,
• 2 Zonen mit je einem Stellantrieb.

Durch Überbrückung von Signalen können Zonen zusammengefasst und damit die Anzahl der Stellantriebe (auf Kosten der Anzahl von Zonen) erhöht werden.

Die Klemmleiste ist erhältlich in den Versionen 230 V und 24 V.

Funktionsbeschreibung

Anschluss Stellantriebe und Raumtemperaturregler:
Die Schaltleiste besitzt 6 Zonen R 1 bis R 6, d. h. es ist der Anschluss von 6 Räumen möglich, bei denen unabhängig voneinander die Raumtemperatur geregelt werden kann. Der Anschluss der Stellantriebe erfolgt an den Klemmen mit der Kennzeichnung M. Für jede Zone ist ein Raumtemperaturregler vorgesehen mit den Anschlüssen L, N und ->. Durch Brücken des geschalteten Signals -> lassen sich Zonen zusammenfassen, so dass mehrere Stellantriebe auf ein Raumtemperaturregler reagieren.

Anschluss von Erweiterungen:
Der Anschluss der Erweiterung mit Pilotuhrfunktion erfolgt an der linken Eingangsleiste. Hierbei werden einfach die beiden Stecker in die Buchsen gesteckt. Dabei ist nur eine steckbare Position möglich. Mit Hilfe der Erweiterung können die Raumtemperaturregler mit separaten Zeitprogrammen angesteuert werden. Ebenfalls angesteuert wird eine Pumpenlogik, die die Pumpe ausschaltet, wenn keine Wärme mehr benötigt wird. Das Uhrensignal der Klemmleiste wird ggf. mit dem Uhrensignal des Raumtemperaturreglers verbunden.

Technische Daten

Typ	EV 24	EV 230
Artikel-Nr.	02495	02490
Stromversorgung	230 V AC	230 V AC
Stromstärke	max. 4 A	max. 4 A
Schutzart	IP 43	IP 43
Schutzklasse	II	II
Abmessung: B x H x T (mm)	380 x 90 x 60	305 x 90 x 60
Anzahl der Zonen	6	6
Stellantriebe max:	14	14
Leistung Trafo	55 VA	-
Trafo prim/sek:	230/24 V
Anschlüsse je Zone:	Zone R1 und R2: 1 Raumtemperaturregler und 4 Stellantriebe Zone R3 und R2: 1 Raumtemperaturregler und 2 Stellantriebe Zone R5 und R6: 1 Raumtemperaturregler und 1 Stellantrieb

Elektrischer Anschluss
